Applicazione

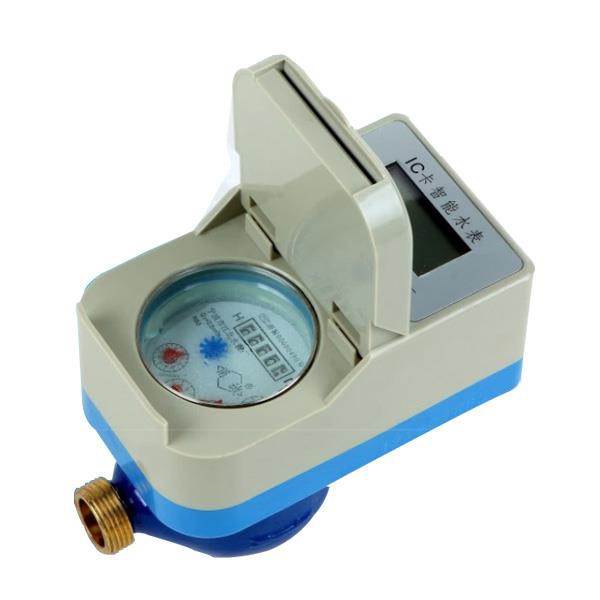

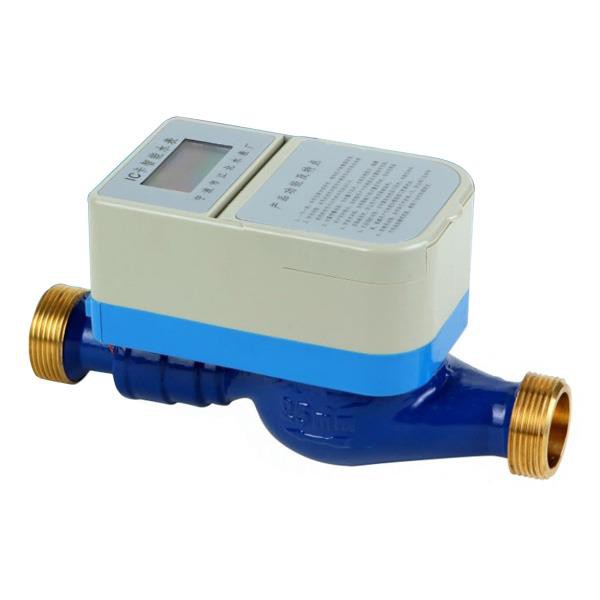

Come contatori di base per la scheda IC Contatori dell'acqua intelligenti e contatori dell'acqua di controllo della valvola di trasmissione a distanza.
Caratteristiche
● I contatori dell'acqua di controllo della valvola sono a getto multiplo
● Adottata valvola a sfera. a motore.
● Potrebbe essere utilizzato come misuratore di base per schede IC o contatori dell'acqua a trasmissione remota.
● Installazione dei moduli completamente sigillata, sicura e affidabile.
Dati tecnici di flusso
GENERE | mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | min | Max | GENERE |
m³/h | L/h | m³ | CB | ||||||
LXSK-15 | 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 | |
100 | 40 | 25 | |||||||
LXSK-20 | 20 | 80 | 5.0 | 4.0 | 80 | 50 | 0.00005 | 99999 | |
100 | 64 | 40 | |||||||
LXSK-25 | 25 | 80 | 7.875 | 6.3 | 126 | 78.75 | 0.00005 | 99999 | |
100 | 100.8 | 63 | |||||||
Errore massimo consentito
Precisione tra Q1 e Q2 ± 5%
Precisione tra Q2 e Q4±2% (±3% per acqua calda)
Parametri tecnici principali
Tensione di lavoro dei sensori: DC28-3.6V (Hall), DC1-10V (tubo a molla a secco)
Tensione di lavoro del motore elettrico: DC3, 6V
Numero di sensori: 2 (doppio impulso)
Temperatura dell'acqua di lavoro: 0 ~ 40
Perdita di pressione: (0.1Mpa)
Pressione massima di esercizio: 1 MPa
Il contatore dell'acqua e la valvola sono progettati come un corpo unico e la lunghezza è conforme agli standard nazionali.
Tempo di commutazione della valvola's: 7s
Corrente di lavoro a vuoto: 25-35 mA
Blocco corrente di funzionamento: ≥150 mA
Vita del motore: i tempi di commutazione della valvola sono superiori a 5.000
Dimensioni e peso
DN (mm) | Filo di collegamento D | L (mm) | B ( mm) | H ( mm) |
15 | G3/4B | 165 | 105 | 115 |
20 | G1B | 195 | 105 | 115 |
25 | G1¼ | 225 | 105 | 115 |
