Classe C / R160 Misuratore d'acqua volumetrico a pistone rotante in ottone
LXH è un contatore d'acqua a pistone rotante in ottone con trasmissione meccanica e registro a tenuta di liquido, per applicazioni residenziali in dimensioni da 15 mm a 25 mm per acqua fredda.
Tratti somatici
* Garantisce un'elevata sensibilità e una registrazione accurata in un ampio intervallo di flusso.
* Movimento meccanico a trasmissione con la massima affidabilità; nessuna influenza dal campo magnetico esterno.
* Registro sigillato a liquido. I rulli sono protetti da uno speciale liquido, incapsulato dall'acqua, garantisce una lettura di compensazione in qualsiasi condizione operativa.
* Corpo resistente alla corrosione
* Bassa portata iniziale.
* Adatto per qualsiasi installazione di posizione.
* Valvola di ritorno interna per evitare la portata di riserva.
* Filtro interno. Conformità agli standard I dati tecnici sono conformi agli standard ISO 4064 Classe C, R160, R200. Caratteristiche opzionali
* Corpo del misuratore: ottone, acciaio inossidabile e plastica.
* Uscita a impulsi pre-equipaggiata (pronta per la lettura remota) per l'opzione.
*Il dispositivo di uscita Pulse è costituito da un alloggiamento in plastica con Reed Switch e da un cavo da 1,5 m con 2 core in rosso e nero.
* Dati elettrici: Vmax = 24AC / DC, Imax = 0,01A
* Capacità dell'uscita Pulse o dell'uscita Pulse pre-equipaggiata: Dimensioni Dn15 e Dn20 e Dn25, Capacità emettitore di impulsi 1 litro / 2 impulsi)
Condizioni di lavoro
Temperatura dell'acqua: ≤50ºC per contatore di acqua fredda
Pressione dell'acqua: ≤ 1MPa o 1.6MPa opzionale (10bar o 16bar opzionale)
Requisiti di installazione
* Il contatore può essere installato in qualsiasi posizione.
* La tubazione deve essere lavata prima dell'installazione.
* Il contatore deve essere costantemente pieno d'acqua durante il funzionamento.
* Il misuratore deve essere installato con la direzione del flusso come indicato dalla freccia lanciata nel corpo del misuratore.
Errore massimo consentito
Nella zona inferiore da Qmin (Q1) incluso fino a ma escluso Qt (Q2) è ±5%.
Nella zona superiore da Qt (Q2) incluso fino a Qmax (Q4) incluso è ±2% (contatore di acqua fredda).
Nella zona superiore da Qt (Q2) incluso fino a Qmax incluso (Q4) è ±3% (contatore di acqua calda).
Accessori Ogni contatore dell'acqua ha un set di accoppiamenti opzionali: tubo 2pcs, dado 2pcs e guarnizione 2pcs.
DATI TECNICI PRINCIPALI Secondo ISO4064 :2003 (Vecchio Standard)
| Grandezza | Classe | Qmax · | Qn | Qt | Qmin · | Lettura minima | Lettura massima |
| portata massima | Portata nominale | Flusso di transizione | Portata minima | ||||
| DN(millimetro) | m³/h | L/h | m³ | ||||
| 15 | C | 3 | 1.5 | 22.5 | 15 | 0.00002 | 9,999 |
| D | 17.2 | 11.2 | |||||
| 20 | C | 5 | 2.5 | 37.5 | 25 | 0.00002 | 9,999 |
| D | 28.7 | 18.7 | |||||
| 25 | C | 7 | 3.5 | 52.5 | 35 | 0.00002 | 9,999 |
| D | 40.18 | 26.18 | |||||
DATI TECNICI PRINCIPALI Secondo ISO4064:2014 (Nuovo Standard)
| Grandezza | Classe | Q4 | Q3 | Q2 | Q1 | Lettura minima | Lettura massima |
| Portata massima | Portata nominale | Flusso di transizione | Portata minima | ||||
| DN(millimetro) | m³/h | L/h | m³ | ||||
| 15 | R160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 9,999 |
| R200 | 20 | 12.5 | |||||
| 20 | R160 | 5 | 4 | 40 | 25 | 0.00002 | 9,999 |
| R200 | 32 | 20 | |||||
| 25 | R160 | 7.875 | 6.3 | 63 | 39.375 | 0.00002 | 9,999 |
| R200 | 50.4 | 31.5 | |||||

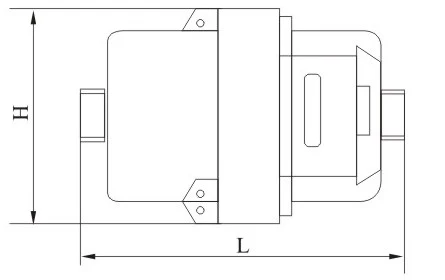

Dimensioni e peso
| Dimensione del misuratore | Lunghezza (L) | Lunghezza (L1) | Larghezza (W) | Filettatura di collegamento |
| millimetro | millimetro | D | ||
| 15 | 115 | 209 | 91 | G 3/4B |
| 20 | 130 | 234 | 96 | G 1B · |
| 25 | 170 | 290 | 112 | G 1 1/4B |
L1: la lunghezza totale con attacco e la guarnizione senza compressione.
